BIM volgens cradle to cradle

BSH inspiratiehuis

Het inspiratiehuis voor B/S/H (Bosch Siemens Home appliances) maakt deel uit van Park 20|20 in Hoofddorp, het eerste kantorenpark in Nederland dat op het duurzame Cradle to Cradle principe is gebaseerd. TWIN deed de volledige BIM uitwerking en trad op als coördinator van het integrale ontwerpteam.

Het Cradle to Cradle principe van William McDonough en Michael Braungart gaat uit van het toevoegen van waarde. Gebouwen moeten geen ruimte innemen, maar ruimte produceren; geen CO2 uitstoten, maar frisse lucht; geen energie vragen, maar energie produceren. Een Cradle to Cradle gebouw wordt daarom ontworpen en gebouwd als een ‘bouwdoos’: elementen worden zo veel mogelijk los van elkaar gehouden. Zo kan ieder element individueel vervangen worden, of het nu een gevelpaneel is, een wand of een vloer.

Het gebouw is tot op het niveau van de individuele platen van de dakrandafwerking gemodelleerd.

Arie Buijs, bouwspecificatiedeskundige
Detail aansluiting dakconstructie
Detail plaatsing daklichten met BIPV zonneglas

TWIN vertaalde het ontwerp van William McDonough + Partners (WMP) en KOW in een BIM model voor de omgevingsvergunning en het technisch ontwerp. Hiervoor was een intensieve communicatie nodig met medewerkers van WMP in Amerika. Daarnaast heeft TWIN ook het constructie-advies van de staalconstructie in het model verwerkt.

Onze dienstverlening

  • communicatie met buitenlandse architect
  • het ontwerp geschikt maken voor de Nederlandse eisen bouwtechniek en regelgeving
  • gedetailleerde uitwerking van een innovatief en duurzaam utiliteitsproject
  • TWIN verwerkte het constructie-advies van de staalconstructie in het model
  • studie en uitwerking daglichtsituatie
  • volledige BIM uitwerking, inclusief tekeningen voor uitvoerende partijen

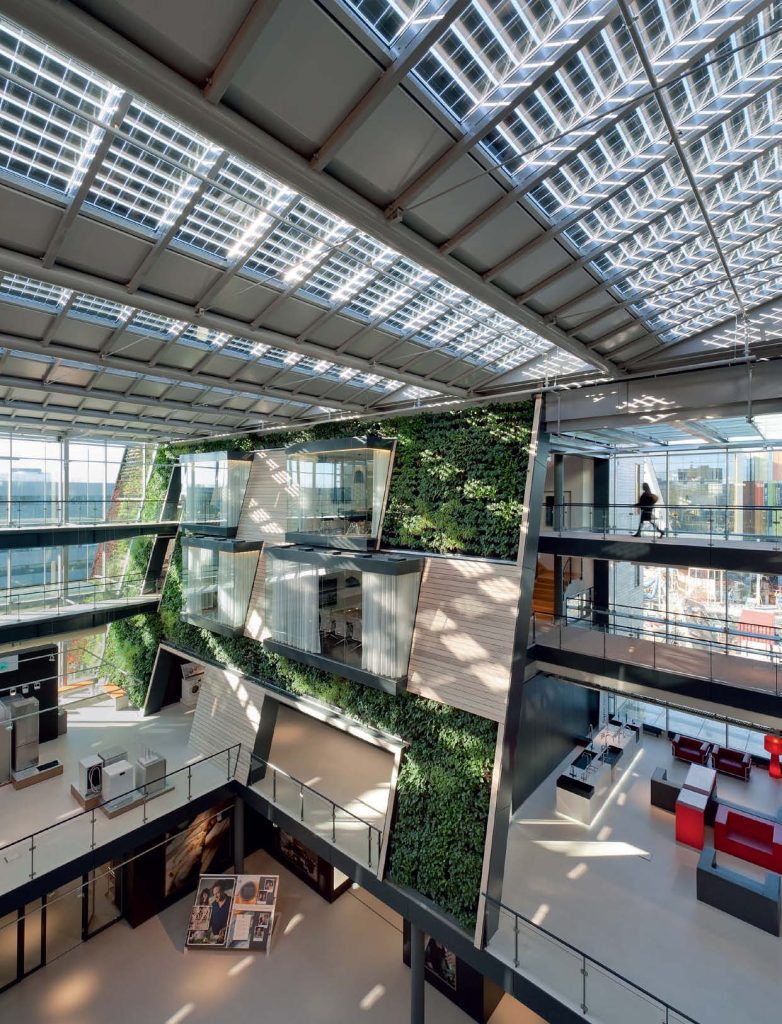

Uitwerking atrium

Uitwerking constructie
Daglichtanalyse

TWIN heeft het model zo gebouwd en beheerd dat de constructie en de installaties in één model konden worden verwerkt. Het model is in alle fases van het bouwproces gebruikt.

Het model is ook gebruikt om de eisen van het bouwbesluit te toetsen en het Stabu bestek/specificaties op basis van het Cradle to Cradle principle op te stellen.

BIM is voor de calculatie, planning, voortgangsbewaking en logistiek gebruikt. Dat zorgde voor een uiterst efficiënt bouwproces.

Benno de Jong, operationeel directeur

BSH inspiratiehuis

Opdrachtgever

Park 20|20 CV (Volker Wessels, Reggeborgh Groep, Delta Development Group)

Omvang

8.700 m² showroom, kantoor, restaurant, atrium en auditorium en 4.800 m² parkeerkelder met technische ruimte

Adviseurs

Van der Vorm Engineering (constructie), DGMR (bouwfysica en duurzaamheid), Techniplan (installaties)

Aannemer

IBB Kondor BV

Winnaar Green Building Award 2012
